2008/06/15 (Sun) [純] 家庭傳統手工藝 (完)

      總算...MPA 2.5終於作完了!

      經過三天痛苦的鑽洞跟磨砂之後，總算把面板給挖出來...沒錯! 就是跟照片上一樣的狗啃的這樣，還好他們都會被蓋起來，所以外表看起來還蠻不錯的 XD

      下面是面板，上面那個是背版，面板的部份比較厚，弄得我快吐血了。後面是比較薄的鋁，花的時間少多了，也還好決定把電源作在後面，要不然挖這麼大一塊真的是會出人命。

      不過話說剛測試完的時候，一切都看起來很正常，不過最後裝箱之後卻出現了問題，兩張MPA都只亮了兩個測試的LED(應該要四顆都亮才對)，結果剛開始以為是穩壓模組的2N6487燒掉了，結果特地去買了2SC5200跟2SA1943 來升級一下。結果弄完之後才發現2N6487的確是燒掉了，但是最主要的問題卻是debug了將近三個小時之後才發現的....絕緣沒做好...(跪

      接著就非常認命的把所有跟底板接觸的地方全部重做一次絕緣，包括不小心把絕緣片糊在一起的RCA頭。話說之前有次沒弄好，還不小心爆火花，嚇了一大跳，還好沒影響到其他東西。等到所有東西弄好之後，果然一切就回復正常了，真是上天保佑...

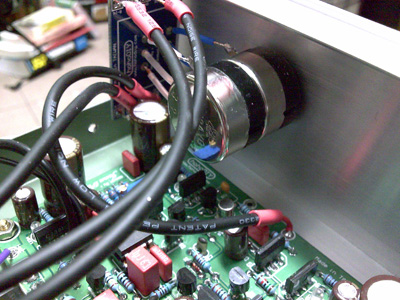

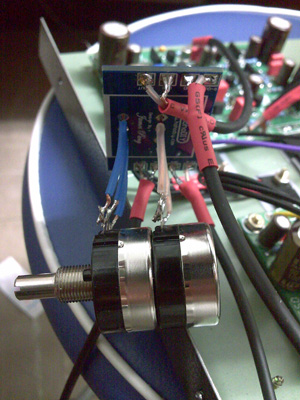

這是個好事多磨的VR，最原本其實買了一個小頭的VR，但是因為腳位太接近了，所以最後花了一點點錢去買人家弄好的小轉版，因為實在懶得自己再做一個小版 子了。然後想說反正都買轉版了...就再買個大一點的VR吧(完全不知道當時在想什麼)，然後就一口氣買了東京光音的VR.... (默)

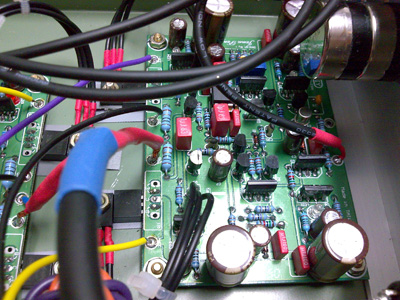

左聲道 (吧)

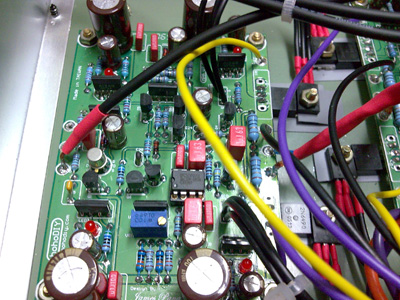

所以照理來說這應該是右聲道 (毆


說到這張照片，又是另外一個故事了，等到我把阪子跟VR排好之後，才發現轉版會卡到下面的電容，所以就像圖中那樣，把轉版橫置在旁邊，老實說我覺得蠻醜的。不過後來發現這樣比較方便拉線到RCA那邊，所以就算了......

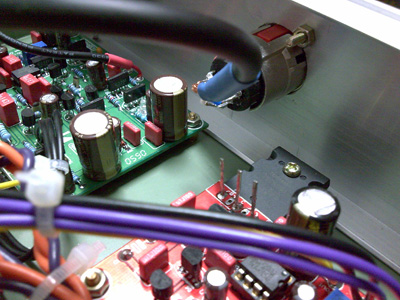

接上Neutrik的耳機座，話說地線很粗，所以焊點有點醜...不過沒差，聲音好就好了～ (自我安慰)

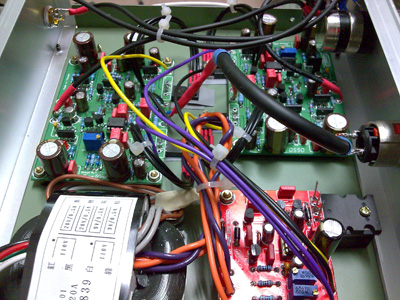

側面近觀

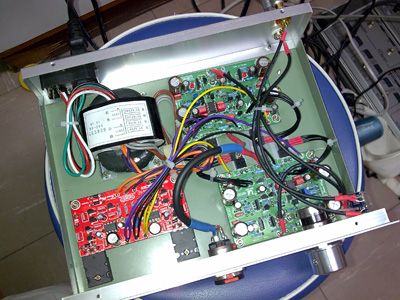

整體照

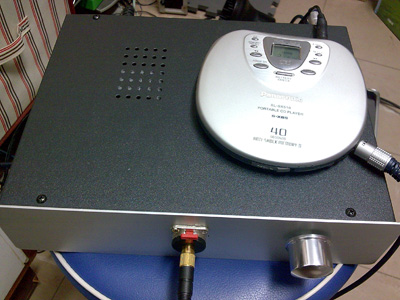

鎖上機箱之後，就大功告成啦，這是前面板

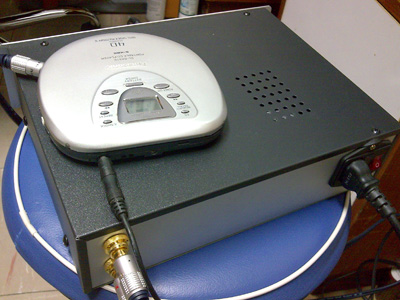

背面也來一張

      終於做完啦～經過大概20多小時的使用之後，目前整個聲音的狀況已經很穩定了，總算是放下了心中的一顆大石頭。

下次不要再引誘我做DAC了，我會翻臉給你看!!  XD
